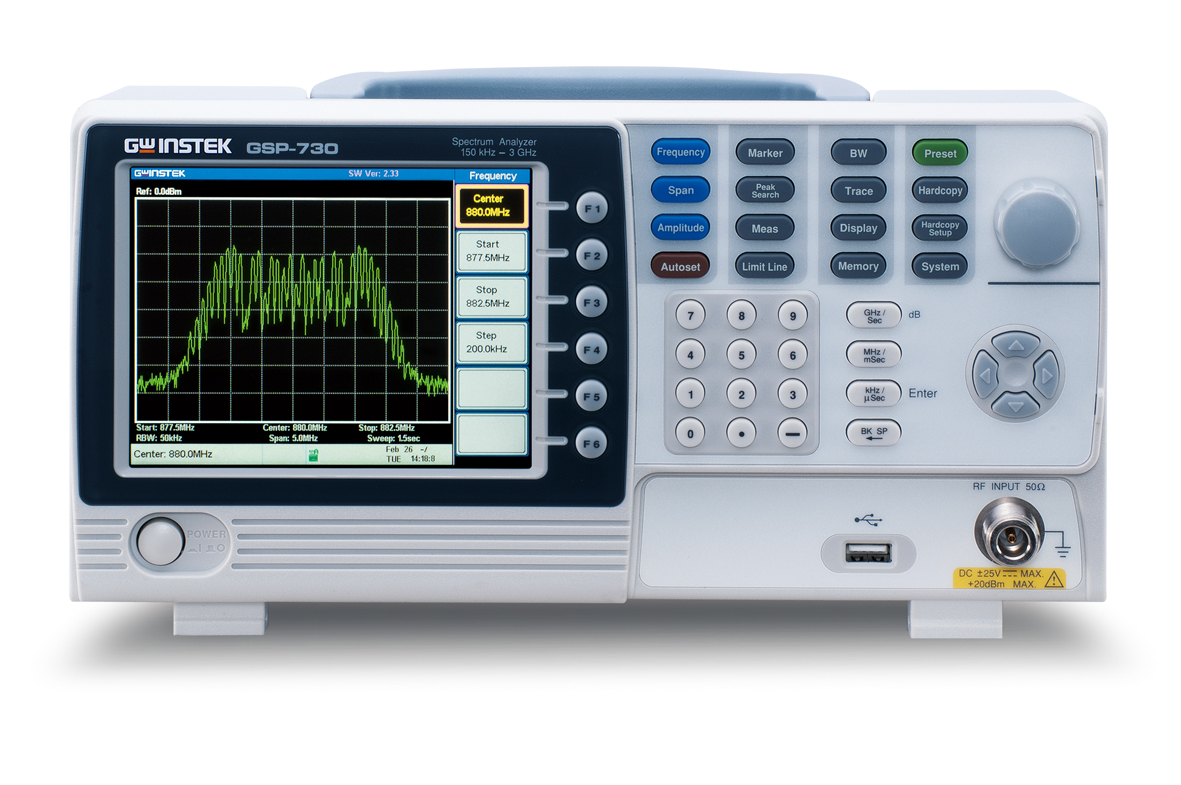

台湾固纬GSP-730频谱分析仪设置范围150kHz~3GHz,频率范围：150kHz ~ 3GHz,台湾固纬GSP-730频谱分析仪是一款针对射频通信教学需求而开发的 3 GHz 频谱分析仪,台湾固纬GSP-730频谱分析仪是一款中等层次的频谱分析仪，提供所有频谱仪应有的基本功能特征，与GRF-1300培训套件搭配，其折中的价格在3GHz射频通信实验课程领域具有du特的地位。
台湾固纬GSP-730频谱分析仪-特点
• 频率范围：150kHz ~ 3GHz
• 自动设置，包括zui低电平和展频
• 底噪：≤-100dBm
• RBW范围：30kHz、100kHz、300kHz、1MHz
• ACPR/CHPW/OCBW 测量
• 三组轨迹，不同色显示
• 分割视窗显示
• 限制线测试
• 游标列表功能
• 分割视窗显示
• 远程控制软件
• 教学培训文稿
• 支持接口: USB Device/Host, RS-232C
• 支持接口: 5.6” TFT LCD 带 VGA 输出
• 自动分辨率带宽模式
台湾固纬GSP-730频谱分析仪-产品简介：
GSP-730频谱分析仪、GRF-1300与计算机正确相连，形成三角形结构的系统集成，可在讲解的同时持续做实验。老师可以使用计算机，对教学内容进行演示文稿的展示，同时控制GSP-730与GRF-1300进行实验，读取频谱显示和参数并显示在电脑屏幕上。 GSP-730和GRF-1300 容易在当前的教学材料中切换，包括演示文稿，教材，远程控制软件，在电子实验系统中。
GSP-730和GRF-1300 射频通信系统，适合电子通信类的大学，大中专院校，职业类学校和培训中心，军事以及个人的基础学习。取而代之的新的培训系统节省了巨大的使用成本，结合GSP-730和GRF-1300提供了一个
台湾固纬GSP-730频谱分析仪-技术参数：
此规格适用条件：+20˚C~+30˚C，GSP热机至少30分钟。
|
频率规格 |
|
|
频率范围 |
|
|
设置范围 |
150kHz~3GHz |
|
中心频率 |
|
|
设置分辨率 |
0.1MHz |
|
精确度 |
±50kHz |
|
(展频 : 0.3GHz~2.6GHz, 20 ±5°C) |
|
|
展频 |
|
|
设置范围 |
1MHz~3GHz |
|
精确度 |
±3% |
|
(展频 : 0.3GHz~2.6GHz, 20 ±5°C) |
|
|
分辨率带宽 |
|
|
设置范围 |
30KHz, 100KHz, 300KHz, 1MHz, 标称-3dB带宽 |
|
SBB相位噪声 |
|
|
-85dBc / Hz (典型值, 500kHz偏移, RBW : 30kHz, 扫描时间: 1.5s, 展频 :1MHz@1GHz) |
|
|
伪信号响应&谐波 |
|
|
小于-50dBc @-40dBm输入 |
|
|
幅值规格 |
|
|
参考电平 |
|
|
输入范围 |
+20~-40dBm |
|
精确度 |
±2dB (1GHz);展频:5MHz |
|
单位 |
dBm, dBV, dBµV |
|
平均噪声电平 |
|
|
≤ -100dBm |
|
|
(典型值, 中心频率: 1GHz RBW : 30kHz) |
|
|
频率特性 |
|
|
±3.0dB @300MHz~2.6GHz, |
|
|
±6.0dB @ 80~300MHz, 2.6~3GHz |
|
|
输入 |
|
|
输入阻抗 |
50Ω, 标称 |
|
输入VSWR |
小于2.0@输入att≧10dB |
|
zui大安全输入电平 |
+30dBm (CW平均功率), 25VDC |
|
输入接口 |
N接口 |
|
扫描规格 |
|
|
扫描时间 |
|
|
范围 |
300ms~8.4s, 自动 |
|
(不可调) |
|
|
精确度 |
±2% (展频: 全展频) |
|
常规 |
|
|
接口 |
|
|
RS-232C |
Sub-D母头-D 9 pins |
|
USB接口 |
支持USB Host/Device全速 |
|
VGA输出 |
Sub-D母头15 pins |
|
屏幕 |
640*480 RGB彩色LCD |
|
其它规格 |
|
|
操作温度 |
5~45°C (zui佳温度25 ±5°C) |
|
操作湿度 |
小于45°C / 90%RH |
|
存放温度 |
-20~60°C, 小于60°C / 70%RH |
|
尺寸 |
296 (L) × 153 (W) × 105 (H) mm |
|
重量 |
约2.2kg |
|
电源 |
AC 100~240V, 50/60Hz |
台湾固纬GSP-730频谱分析仪-标配：
GSP-730
快速入门手册*1, 用户手册CD *1, 电源线*1
GRF-1300
学生版实验手册, 电源点文件和远程控制软件CD, 射频线*3, 天线 *1, N-SMA 转接头, 电源线*1
Option
教师版实验手册
免费下载
计算机远程控制软件
