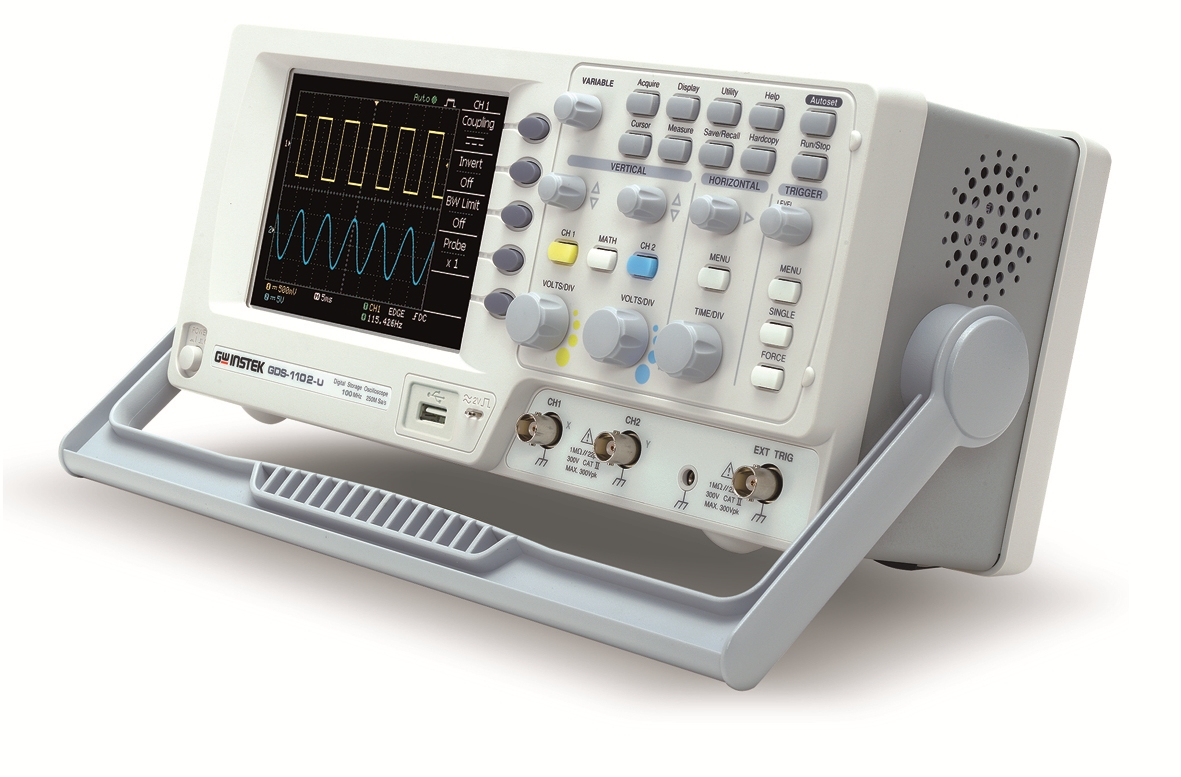

台湾固纬GDS-1102-U数字储存示波器存储/调取15组前面板设置和波形,台湾固纬GDS-1102-U数字储存示波器直观的用户界面、易于操作的设计、多种测量功能以及富有竞争力的价格,台湾固纬GDS-1102-U数字储存示波器通过USB Host直接存储数据,还能启用数据记录功能监控指定时间序列内的波形数据。
台湾固纬GDS-1102-U数字储存示波器-特点:
100/70/50MHz带宽,2输入通道
250MSa/s实时采样率,25GSa/s等效采样率
每通道4k记录长度
一款极具性价比的示波器
5.7’’彩色TFT LCD显示
19组自动测量
运算功能:加、减、FFT
USB Host & Device端子
Go/NoGo功能
数据记录器
终身保修
台湾固纬GDS-1102-U数字储存示波器-产品简介:
GDS-1000-U系列结合直观的仪器接口设计和5.7’’彩色TFT LCD显示器,用户可以感受到wu与lun比的测量乐趣。
GDS-1000-U系列采用双采样模式,250MSa/s实时采样率和 25GSa/s等效采样率,用户可以灵活选择。快速波形处理能力、xian进的触发功能、2.5kg轻量设计,GDS-1000-U的超高性价比完全为用户所青睐。GDS-1000-U系列也被认为是可替代模拟示波器的DSO。
GDS-1000-U的USB Host和USB Device接口操作简单,用户可以通过USB Device远程控制仪器,总之,无疑使GDS-1000-U系列成为示波器中的jiao jiao者。
台湾固纬GDS-1102-U数字储存示波器-技术参数:
规格
|
||||
|
|
GDS-1052-U
|
GDS-1072-U
|
GDS-1102-U
|
垂直
|
通道
|
2
|
2
|
2
|
带宽
|
DC~50MHz(-3dB)
|
DC~70MHz(-3dB)
|
DC~100MHz(-3dB)
|
|
上升时间
|
约<7ns
|
约<5ns
|
约<3.5ns
|
|
灵敏度
|
2mV/div~10V/div(1-2-5步进)
|
|||
精确度
|
±(3%×|读值|+0.1div+1mV)
|
|||
输入耦合
|
AC,DC,GND
|
|||
输入阻抗
|
1MΩ±2%,约15pF
|
|||
极性
|
正常,反相
|
|||
zui大输入
|
300V(DC+AC峰值),CAT II
|
|||
波形信号处理
|
+,-,FFT
|
|||
偏移范围
|
2mV/div~50mV/div:±0.4V;100mV/div~500mV/div:±4V;1V/div~5V/div:±40V;10V/div:±300V
|
|||
带宽限制
|
20MHz(-3dB)
|
|||
触发
|
触发源
|
CH1、CH2、Line、外部
|
||
模式
|
自动、正常、单次、TV、边沿、脉冲宽度
|
|||
耦合
|
AC、DC、低频抑制、高频抑制、噪声抑制
|
|||
灵敏度
|
DC~25MHz:约0.5div或5mV;25MHz~50/70/100MHz:约1.5div或15mV
|
|||
外部触发
|
范围
|
±15V
|
||
灵敏度
|
DC~25MHz:约50mV;25M~50/70/100MHz:约100mV
|
|||
输入阻抗
|
1MΩ±2%,约16pF
|
|||
zui大输入
|
300V(DC+AC峰值),CAT II
|
|||
水平
|
范围
|
1ns/div~50s/div(1-2.5-5步进);ROLL;50ms/div~50s/div
|
||
模式
|
主时基,窗口,放大窗口,滚动,X-Y
|
|||
精确度
|
±0.01%
|
|||
前置触发
|
zui大10格
|
|||
后置触发
|
1000格
|
|||
X-Y模式
|
X-轴输入
|
通道1
|
||
Y-轴输入
|
通道2
|
|||
相位移
|
±3°在100kHz
|
|||
信号获取
|
实时采样率
|
zui大250MSa/s
|
||
等效采样率
|
zui大25GSa/s
|
|||
垂直分辨率
|
8 bits
|
|||
记录长度
|
zui大4k点
|
|||
获取模式
|
正常、峰值侦测、平均
|
|||
峰值侦测
|
10ns(500ns/div~50s/div)
|
|||
平均次数
|
2, 4, 8, 16, 32, 64, 128, 256
|
|||
光标和测量
|
电压测量
|
Vpp,Vamp,Vavg,Vrms,Vhi,Vlo,Vmax,Vmin,上升前激电压/过激电压,下降前激电压/过激电压
|
||
时间测量
|
频率、周期、上升时间、下降时间、正脉宽、负脉宽、占空比
|
|||
光标测量
|
光标之间的电压差(ΔV),光标之间的时间差(ΔT)
|
|||
自动计数
|
|
