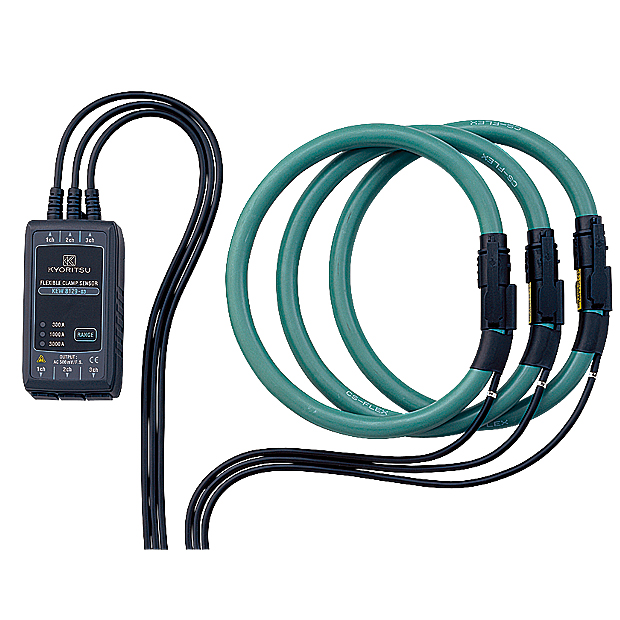

日本共立8129-03电流钳最大量程为3000A，具有3根输出线。
日本共立8129-03电流钳-技术参数：
|
|
8129-01
|
8129-02
|
8129-03
|
|
被测导体直径
|
最大约φ150mm
|
||
|
额定电流
|
300/1000/3000A
|
||
|
输出电压
|
300A量程：AC500mV/AC300A（1.67mV/A）
1000A量程：AC500mV/AC1000A（0.5mV/A） 3000A量程：AC500mV/AC3000A（0.167mV/A） |
||
|
测试范围
|
300A量程：30~300Arms(424A峰值)
1000A量程：100~1000Arms(1414A峰值) 3000A量程：300~3000Arms(4243A峰值) |
||
|
精确度
（正弦波输入） |
±1.0%rdg（45～65Hz）
|
||
|
相位特征
|
±1°以内 30~300Arms（45～65Hz）100~1000Arms（45～65Hz）
300~3000Arms（45～65Hz） |
||
|
电流耗量 |
13mA
|
||
|
保证精确度
温湿度范围 |
23℃～5℃、相对湿度85%以下（无结露）
|
||
|
操作温湿度范围
|
0℃～50℃、相对湿度85%以下（无结露）
|
||
|
保存温湿度范围
|
-20℃～60℃、相对湿度85%以下（无结露）
|
||
|
最大输入
|
AC3600A连续（45~65Hz）
|
||
|
输出电阻
|
100Ω以下
|
||
|
使用环境
|
海拔2000m，室内使用
|
||
|
耐电压
|
AC5350V（RMS值 50/60Hz） / 5秒 回路与传感器之间
|
||
|
绝缘电阻
|
≥50MΩ/1000V 回路和传感器之间
|
||
|
导线长度
|
传感器：约2m， 输出线：约1m
|
||
|
输出端口
|
MINI DIN 6PIN
|
||
|
安全规格
|
IEC 61010-1, IEC 61010-2-032 CAT.III 600V 污染度2, IEC 61326
|
||
|
外形尺寸/适用型号
|
111（L）×61（W）×43（D）mm（不含突出部分）/5010,5020,6300,6310
|
||
|
重量
|
约410g
|
约680g
|
约950g
|
|
附件
|
使用说明书
7199（输出线）×1 9137（便携箱） |
使用说明书
7199（输出线）×2 9137（便携箱） |
使用说明书
7199（输出线）×3 9137（便携箱） |
