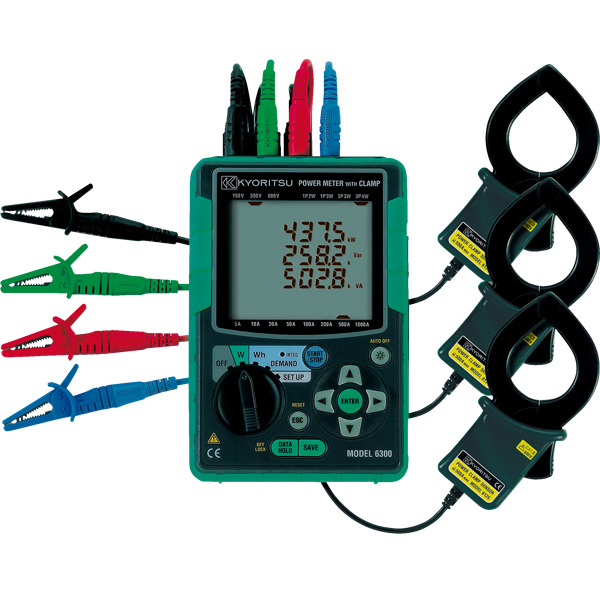

日本共立6300电能质量分析仪-特点：
12种电力测试:电压(RMS),电流(RMS),有功功率,无功功率,视在功率,有功电能,无功电能,视在电能,功率因数(COSθ),频率,需求测试,中性电流(仅三相4线)。
可测试再生电力:消耗电力和再生电力的检测。
可确认各相的电力和功率因数:对各相进行监控。
设定记录时间:1/2/5/10/15/20/30秒,1/2/5/10/15/20/30分钟,1小时。
需求测试:蜂鸣音和背光灯闪烁警告不能超过预设需求目标值。
2种电源方式:AC电源和6节碱性AALR6电池(连续测试时间约7小时)。可同时在屏幕上显示3种不同的测试数据。
4种接线方式:单相2线(1通道),(2通道),(3通道),单相3线,三相3线,三相4线,USB直接连接电脑。
标配CF卡:可使用1GB以下的外部存储。
设计符合国际安全规格IEC61010-1 CAT. III 600V
日本共立6300电能质量分析仪-技术参数：
|
接线方式 |
单相2线(3回路)、单相3线、三相3线、 三相4线 |
|
测试功能 |
电压, 电流, 频率,有功功率, 无功功率, 视在功率, |
|
电压量程 |
150/300/600.0V AC |
|
电压精确度 |
±0.3%rdg±0.2%fs(45~65Hz) |
|
电流量程 |
50/100/200/500 A AC （钳形传感器M8125） |
|
电流精确度 |
±0.3%rdg±0.2%fs +钳形传感器精确度(45~65Hz) |
|
振幅 |
电压：2.5，电流：3.0（不大于90%fs） |
|
频率 |
40~70 |
|
频率精确度 |
±3rdg |
|
有效功率精确度 |
±0.5%rdg±0.2%fs +钳形传感器精确度(45~65Hz) |
|
标准条件 |
PF=1 正弦波 23℃±5℃ |
|
功率因数影响 |
有效功率：±1.0% rdg cos =±0.5(PF=1) |
|
有效输入范围 |
V和A的额定范围的10~110% |
|
显示范围 |
电压：5~120%，电流：1~120% |
|
时间记录间隔 |
1/2/5/10/15/30 秒, 1/2/5/10/15/30/60 分钟 |
|
显示更新时间 |
1秒 |
|
储存温湿度范围 |
0～+50℃, 低于85%RH (无结露) |
|
操作温湿度范围 |
-20～+60℃, 低于85%RH (无结露) |
|
过载保护 |
电压：720V AC rms，电流：600A AC rms(钳形传感器M8125) |
|
PC连接 |
USB |
|
CF卡连接 |
标准型CF卡32/64/128MB |
|
安全规格 |
IEC61010-1:2001 CAT.Ⅲ 600V 污染度2 |
|
电源 |
AC100V~240V,电池 LR6 x 6 |
|
电池消耗 |
10VA (MAX) |
|
外形尺寸 |
175(L)x 120(W) x 65(D) mm |
|
重量 |
约800g（含电池） |
日本共立6300电能质量分析仪-标配：
测试线(4根), 电源线, PC软件, USB 线, 使用说明书,便携箱,电池LR6 x 6
日本共立6300电能质量分析仪-选配：
8124 8126 8127（钳形传感器），8306（CF卡64MB），8307（CF卡128MB），8308（CF卡读卡机），9132（磁铁外箱）
