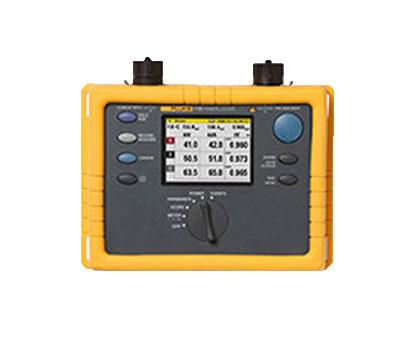

Fluke1735电能质量分析仪是从事能量研究和基本电能质量记录的电工或技术员的理想工具。利用随仪器提供的柔性电流探头和彩色显示屏，在数秒钟之内即可配置好。Fluke1735电能质量分析仪可记录大多数电能参数、谐波，以及捕获电压事件。Fluke1735电能质量分析仪为电力、节能行业、电能质量测量和分析应用而开发的手持式电能质量记录的仪器电力负荷研究、能耗测试和一般的电能质量记录。
Fluke1735电能质量分析仪-主要特点：
1.记录长至45天的功率和相关的参数
2.基于用户自定义的平均时间间隔监控zui大功率需求
3.能耗测试，以证明节能降耗的效果
4.测量由电子负载引起的谐波畸变
5.通过捕获负载投切引起的电压骤降和骤升来提高可靠性
6.通过彩色的波形和趋势图可方便地确认仪器设置
7.利用4个柔性电流探头测量全部3相和零线
8.利用随仪器提供的 Power Log 软件观察图形并生成报告
9.紧凑、坚固的设计，IP65等级的机壳，600 V CAT III 保护等级，2年质保
10.具备50个屏幕存储功能，方便记录所需的波形
Fluke1735电能质量分析仪-应用：
1.负荷研究－增加负荷之前检查电气系统的容量
2.能量评估－在改造前后对能耗进行量化评估，以证明节省设备的效果
3.谐波测量－检测对电气设备有害甚至会损坏电气设备的谐波问题
4.捕获电压事件－监测会引起虚假复位或断路器非正常脱扣的骤降和骤升事件
5.记录zui常见的参数
Fluke1735电能质量分析仪-技术参数：
|
技术指标 |
||
|
一般 |
显示 |
¼ VGA 图形，彩色显示屏（ 320 x 240 像素），文本、图形对比度可调 |
|
质量 |
依据DIN ISO 9002开发、设计、制造 |
|
|
存储 |
4 MB Flash 存储器, 3.5 MB可用于测量数据的存储 |
|
|
接口 |
RS-232 SUB-D 插座; 115.2 k 波特率, 8 停止位,没有奇偶校验, 1个停止位, 通过RS- 232接口可以进行硬件升级(10-针线缆) |
|
|
采样率 |
10.25 kHz |
|
|
频率 |
50 Hz或60 Hz, 用户可选,自动同步 |
|
|
供电电源 |
NiMH电池包,有AC适配器(15 V ~20 V/0.9 A) |
|
|
电池使用时间 |
典型> 12 h，不带背光，> 7 h带背光 |
|
|
尺寸 |
240 mm x 180 mm x 110 mm |
|
|
重量 |
1.7 kg, 包括电池 |
|
|
环境 |
工作温度范围 |
-10 °C to +51 °C |
|
储存温度范围 |
-20 °C to +60 °C |
|
|
操作温度范围 |
0 °C to +40 °C |
|
|
参考温度范围 |
23 °C ± 2 °C |
|
|
注意 |
上述条件基于欧标.在工作温度的任何点用温度系数计算规格 |
|
|
温度系数 |
± 0.1 % 测量值 ，每°C参考值 |
|
|
固有误差 |
参考条件下, zui大误差，保证期2年 |
|
|
操作误差 |
参考操作温度范围,zui大误差，保质期2年 |
|
|
气候等级 |
C1 (IEC 654-1) -5 °C ~ +45 °C, 5% ~ 96% RH, 无凝露 |
|
|
机架 |
经抗震、划擦热塑试验，V1-type (不易燃)，带橡胶保护外壳 |
|
|
EMC |
辐射 |
|
|
干扰 |
|
|
|
安全 |
安全 |
IEC 61010-1 600 V CAT III,增强双层绝缘，保护等级3 |
|
保护 |
IP65; EN60529 (仅指不带电池的电源机架) |
|
|
|
RMS values are measured with a 以20 ms 的分辨率进行有效值的测量 |
|
|
V-rms wye 测量 |
测量范围 |
|
|
固有误差 |
± (0.2% 测量值+ 5 个字) |
|
|
操作误差 |
± (0.5% of m. v. + 10 字) |
|
|
分辨率 |
|
|
|
V-rms delta 测量 |
测量范围 |
|
|
固有误差 |
|
|
|
操作误差 |
|
|
|
分辨率 |
|
|
|
A-rms 测量 |
柔性电流探头量程: |
|
|
电流钳量程: |
|
|
|
分辨率 |
|
|
|
|
|
|
|
固有误差 |
|
|
|
操作误差 |
|
|
|
|
|
|
|
固有误差 |
|
|
|
操作误差 |
|
|
|
|
电流探头的误差不包括在内 |
|
|
使用柔性探头套装 |
柔性探头测量误差 |
|
|
位置影响 |
|
|
|
CF (典型): |
|
|
|
注意 |
当使用柔性探头请确认导线位置到柔性探头锁的影响 |
|
|
功率测量 (P - 有功, S - 视在, Q- 无功, D - 畸变） |
测量范围 |
见V rms and A rms 测量 |
|
|
基于电压电流误差进行计算 |
|
|
|
由于功率因数PF引起的附加误差 |
|
|
|
误差x (1-[PF]) |
|
|
|
当zui大电压量程是830 V（delta-连接），电流量程是3000 A是2.491 MW, 使用带变比的PTs和CTs 时可能会以zui大显示值显示 |
|
|
固有误差 |
|
|
|
分辨率 |
|
|
|
操作误差 |
|
|
|
|
典型电压连接（230 V wye），电流150 A 是34.51 KW. |
|
|
固有误差 |
|
|
|
分辨率 |
|
|
|
操作误差 |
|
|
|
|
电流传感器的误差未考虑 |
|
|
能量测量(kWh, KVAh, kVARh) |
固有误差 |
|
|
分辨率 |
|
|
|
操作误差 |
|
|
|
|
频率变化误差 |
|
|
PF功率因数 |
量程 |
|
|
分辨率 |
|
|
|
精度 |
±1 % 满量程 |
|
|
频率测量 |
测量范围 |
|
|
固有误差 |
|
|
|
操作误差 |
|
|
|
分辨率 |
|
|
|
谐波 |
测量范围 |
到50th 谐波 (< 51 % 标称值) |
|
精度 |
|
|
|
Vm ≥ 3% Vn： |
± 5% Vm |
|
|
Vm < 3 % Vnom： |
±0.15% Vnom |
|
|
Im ≥ 10 % Inom： |
± 5% Im |
|
|
Im < 10 % Inom： |
± 0 5% Inom |
|
|
THDV： |
对于 THD < 3% ± 0.15%，Vnom |
|
|
对于 THD ≥ 3% ± 5%，Vnom |
||
|
THDI： |
对于 THD < 10% ± 0.5%，Inom |
|
|
对于 THD ≥ 10% ± 5%，Inom |
||
|
|
标称电压范围 |
|
|
|
标称电流范围 |
|
|
|
谐波 m次的Vm和Im测量值 |
|
|
事件 |
|
|
|
固有误差 |
|
|
|
操作误差 |
|
|
|
分辨率 |
0.1 V |
|
Fluke1735电能质量分析仪-包括：
软携包
4个柔性电流探头（15 A/150 A/3000 A）
Power Log软件
电压测试线和测试夹
颜色识别装置
PC接口电缆
国际通用交流适配器（115/ 30 V，50/60 Hz）
印刷版英文手册
多语言手册CD
Fluke1735电能质量分析仪-可选附件：
MBX Clamp 1 A/10 A－3个双量程精密电流钳
（1 A/10 A），适合于次级CT应用
MBX 3 FLEX－3相柔性电流钳组
（15 A/150 A/1500 A）
C435－带脚轮的防水硬质仪器箱
